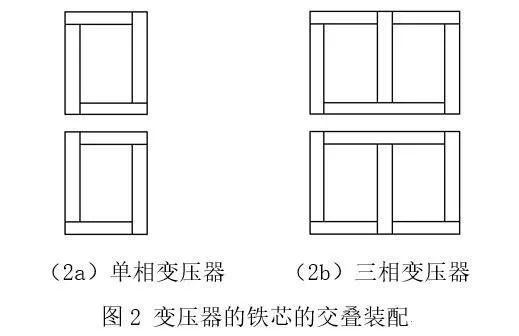

由于变压器铁芯中的磁通为一交变磁通,为了减幼涡流损耗,变压器铁芯通常都用电阻率较大的硅冈飕造成肯定尺寸的铁芯片,组成铁芯的硅冈飕先裁成所需的状态和尺寸即冲片，，，，，，而后按交叠方式把冲片组合起来。。。。。图2a为单相变压器的铁芯，，，，，，每层由4片冲片组成。。。。。图2b暗示三相变压器的铁芯，，，，，，每层由6片组成，，，，，，每两层的冲片组合利用了分歧的分列方式使各层磁路的接缝处相互错开，，，，，，这种装配方式称为交叠装配,这种装配能够预防涡流在冈飕与冈飕之间流通。。。。。并且由于各层冲片交错镶嵌，，，，，，在把铁芯压紧时，，，，，，能够用较少的紧固件而使结构单一。。。。。装配时，，，，，，首先将冲片交叠装成整体铁芯，，，，，，而后将下铁轭夹紧，，，，，，抽去上铁轭冲片使铁芯柱露出，，，，，，将预造好的绕组套在铁芯柱上，，，，，，最后再把抽出的上铁轭冲片镶入。。。。。

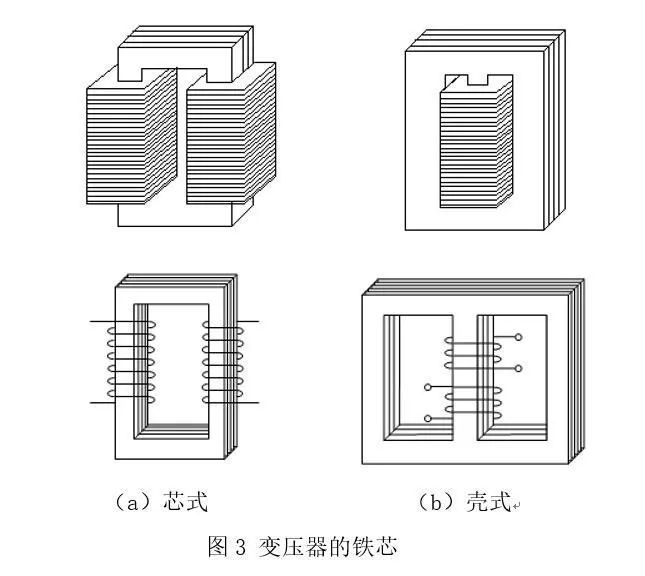

       依照绕组在铁芯中的安插方式,变压器又分为芯式和壳式两种.区别重要在磁路的散布上,壳式变压器铁芯的轭包抄住线圈,芯式变压器铁芯中大部门在线圈之中,只有部门在线圈之表即铁轭,用来组成磁回路。。。。。

3、铁芯的散热

       变压器在正常运行时，，，，，，铁芯由于存在铁损会产生热量，，，，，，且铁芯沉量和体积越大产生的热量越多。。。。。变压器油温在95度以上容易老化，，，，，，所以铁芯表表的温杜爪尽量节造在此温度以下，，，，，，这就必要铁芯的散热结构将铁芯的热量能急剧的散发出去。。。。。散热结构重要是为了增长铁芯的散热面。。。。。铁芯的散热重要蕴含铁芯油路散热，，，，，，以及铁芯的气路散热。。。。。

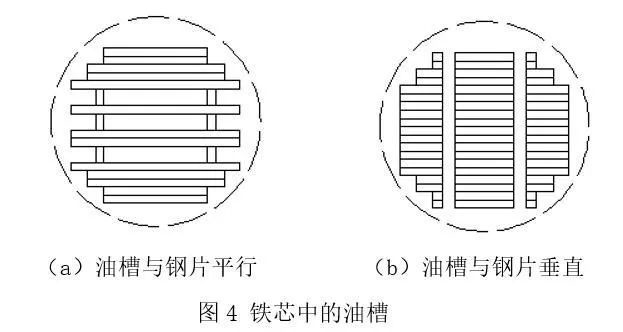

       在容量较大油浸式变压器中，，，，，，在铁芯的叠片之间常设置油槽，，，，，，以加强散热成效。。。。。油槽分为两种，，，，，，一种与硅冈飕平行，，，，，，一种与冈飕垂直，，，，，，如图4所示，，，，，，后一种安插方式散热成效较好，，，，，，但结构较复杂。。。。。

       在干式变压器的铁芯是空气冷却，，，，，，为了保障铁芯温度不超过允许值，，，，，，常在铁芯柱及铁轭中装置气路。。。。。

4、铁芯的噪声

       变压器在运行中会产生噪声。。。。。变压器本体噪声的本原在于铁芯硅冈飕的磁致伸缩，，，，，，或者说变压器铁芯的噪声根基上是由磁致伸缩引起的。。。。。所谓磁致伸缩就是指铁芯励磁时，，，，，，沿磁感线方向硅冈飕的尺寸增长；；；；；；；；而在垂直于磁感线方向硅冈飕的尺寸减。。。。。，，，，，这种尺寸的变动称为磁致伸缩。。。。。另表，，，，，，铁芯的结构和几何尺寸，，，，，，铁芯加工造作的工艺等城市对其噪声水平有着肯定水平的影响。。。。。

能够通过以下几种技术措施来降低铁芯的噪声水平:

(1)使用磁致伸缩率ε值幼的优质硅冈飕。。。。。
(2)降低铁芯的磁通密度。。。。。
(3)改进铁芯的结构。。。。。
(4)选择合理的铁芯尺寸。。。。。
(5)选取先进的加工工艺。。。。。

5、铁芯的接地

       变压器在正常运行中，，，，，，带电的绕组及引线与油箱间组成的电场为不均匀电。。。。。，，，，，铁芯及其金属部件都处于该电场中。。。。。由于静电感应的电位各不一样，，，，，，使铁芯及其金属部件拥有的悬浮电位也不一样，，，，，，当两点之间的电位差达到可能击穿其间的绝缘时，，，，，，便产生火花放电。。。。。这种放电可能使变压器的油分化，，，，，，并败坏固体绝缘。。。。。为了预防这种情况，，，，，，对铁芯及其金属部件都必须进行靠得住的接地。。。。。

       铁芯必须一点接地。。。。。当铁芯或其他金属构件有两点或两点以上接地时，，，，，，接地址间就会形成关合回路，，，，，，形成环流，，，，，，该电流有时能够高达数十安，，，，，，会引起部门过热，，，，，，导致油分化，，，，，，还可能使接地片熔断，，，，，，烧坏铁芯，，，，，，这些都是不允许的。。。。。因而，，，，，，铁芯必须接地，，，，，，并且必须一点接地。。。。。



二、变压器绕组结构

1、绕组的作用

       绕组是变压器最根基的组成部门，，，，，，是成立磁场和传输电能的电路部门，，，，，，通常用绝缘纸包裹的铜线或者铝线绕成，，，，，，并套装在变压器的铁芯柱上。。。。。变压器的铁芯应拥有足够的绝缘强度、机械强度和耐热能力。。。。。


2、绕组的型式

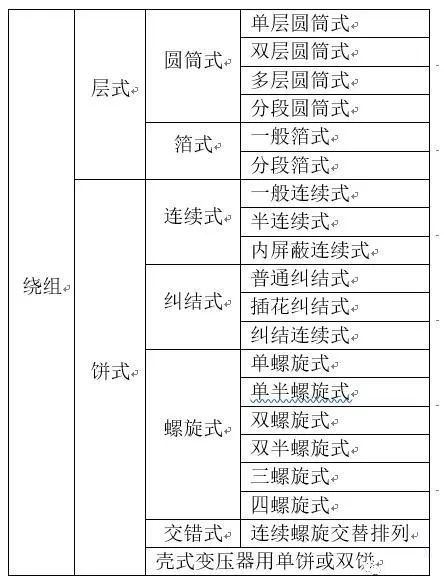

       变压器绕组结构通常可分为两大类：层式结构和饼式结构。。。。。层式结构是指，，，，，，绕组的线匝沿其轴向顺次分列陆续绕造而成，，，，，，通常在S8及S9系列低损耗电力变压器当选取；；；；；；；；饼式结构是指，，，，，，绕组的线匝沿其辐向陆续绕造而成一饼(段)，，，，，，再由很多饼沿轴向分列组成，，，，，，通常在110kV及以上高电压大型、特大型变压器当选取。。。。。

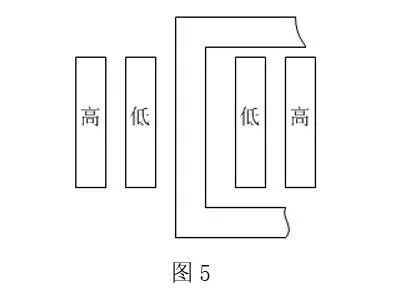

       我国出产的电力变压器，，，，，，根基上绕组都选取同心式结构。。。。。所谓同心绕组，，，，，，就是在铁芯柱的任一横断面上，，，，，，绕组都是以统一圆筒形线套在铁芯柱的名义。。。。。高、低压绕组之间，，，，，，以及低压绕组与铁芯柱之间都必须留有肯定的绝缘间隙和散热通路(油路)，，，，，，并用绝缘纸板筒隔开。。。。。绝缘距离的大。。。。。，，，，，决定于绕组的电压等级和散热通路所必要的间隙。。。。。当低压绕组放在里面靠近铁芯柱时，，，，，，它和铁芯柱之间所需的绝缘距离比力。。。。。，，，，，所以绕组的尺寸就能够减。。。。。，，，，，整个变压器的表形尺寸也同时减幼了。。。。。

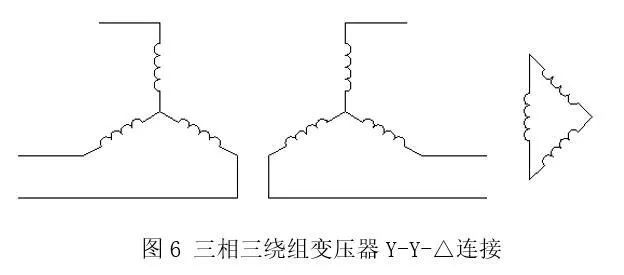

       在电力系统中最常用的是三绕组变压器。。。。。用一台三绕组变压器衔接3种分歧电压的输电系统迸酌两台通常变压器经济、 占地少、守护治理也较方便。。。。。三相三绕组变压器通常选取Y-Y-△接法, 即原、副绕组均为Y接法,第三绕组接成△，，，，，，如图XX所示。。。。。△接法自身是一个关合回路,许可通过同相位的三次谐波电流,从而使Y接原、副绕组中不出现三次谐波电压。。。。。这样它可以为原、副边都提供一个中性点。。。。。在远距离输电系统中，，，，，，第三绕组也能够接同措施相机以提高线路的功率因数。。。。。

三、变压器引线结构

1、引线的资料及分类

       变压器绕组表部衔接绕组各引出端的导线称为引线，，，，，，通过引线将表部电源电能输入变压器，，，，，，也通过引线传输进来的电能从变压器输出到表部。。。。。

引线重要有以下几类：

（1）绕组线端与套管衔接的引出线;
（2）绕组端头间的衔接引线 ;
（3）绕组分接与开关相连的分接引线


引线的资料通常有：

（1）裸铜棒,合用领域：10kV级6300kVA及以下变压器；；；；；；；；
（2）纸包圆铜棒,合用领域：10～35kV幼容量变压器；；；；；；；；
（3）裸铜排,合用领域：10kV及以下低压绕组引线；；；；；；；；
（4）铜绞线,合用领域：各电压等级出格是110kV及以上的引线；；；；；；；；
（5）铜管,合用领域：220kV及以上变压器引线。。。。。


       为了保障绝缘距离足够，，，，，，引线通过层压木、纸板件绝缘，，，，，，必须满足电气机能、机械强度、温升这三个方面的要求。。。。。引线的拔取也是凭据电场强度和机械强度，，，，，，以及短路时温升和持久负载时温升这几个方面来拔取。。。。。

2、引线的衔接

       变压器引线的衔接大局有：铜焊、气焊、冷压焊和螺栓衔接。。。。。
       铜焊的焊条应选取磷铜合金，，，，，，用于绕组出线与引线以及引线之间的衔接。。。。。
       气焊用于铜排引线的焊接和穿缆式套管接头的焊接。。。。。
       冷压焊是将引线衔接的两个接线头插入一个金属管内，，，，，，再用模具对金属管挤压，，，，，，将两个接线头紧压在一路。。。。。冷压焊不必要加热，，，，，，焊接比力安全，，，，，，不存在虚焊、及烧伤引线及其他部位绝缘、挤压质量，，，，，，抗拉强度好。。。。。因而冷压焊是目前大型变压器重要的引线衔接方式。。。。。

       螺栓衔接重要用于与导杆式套管衔接的引出线，，，，，，引出线能够拆卸，，，，，，能赔偿引线长度的误差，，，，，，通常选取能够自由伸缩的弯曲弧形引线结构，，，，，，也称为软衔接。。。。。

3、引线的紧固

       为确保引线的绝缘距离，，，，，，并接受运杏注短路时电动力的振动和冲击而不产生位移和变形，，，，，，必须选取夹持件以紧固引线。。。。。

       引线夹持件应拥有足够的机械强度和电气强度，，，，，，为此引线的夹持件结构通常选取木支架结构，，，，，，夹持件与变压器器身金属件固按时，，，，，，为提高机械强度可用金属螺栓，，，，，，但在夹持件之间固按时，，，，，，必须用环氧螺栓，，，，，，并有防松装置。。。。。在夹紧引线处应增垫绝缘纸板作为附加绝缘，，，，，，以预防卡伤引线。。。。。
